公司名称：某化工厂

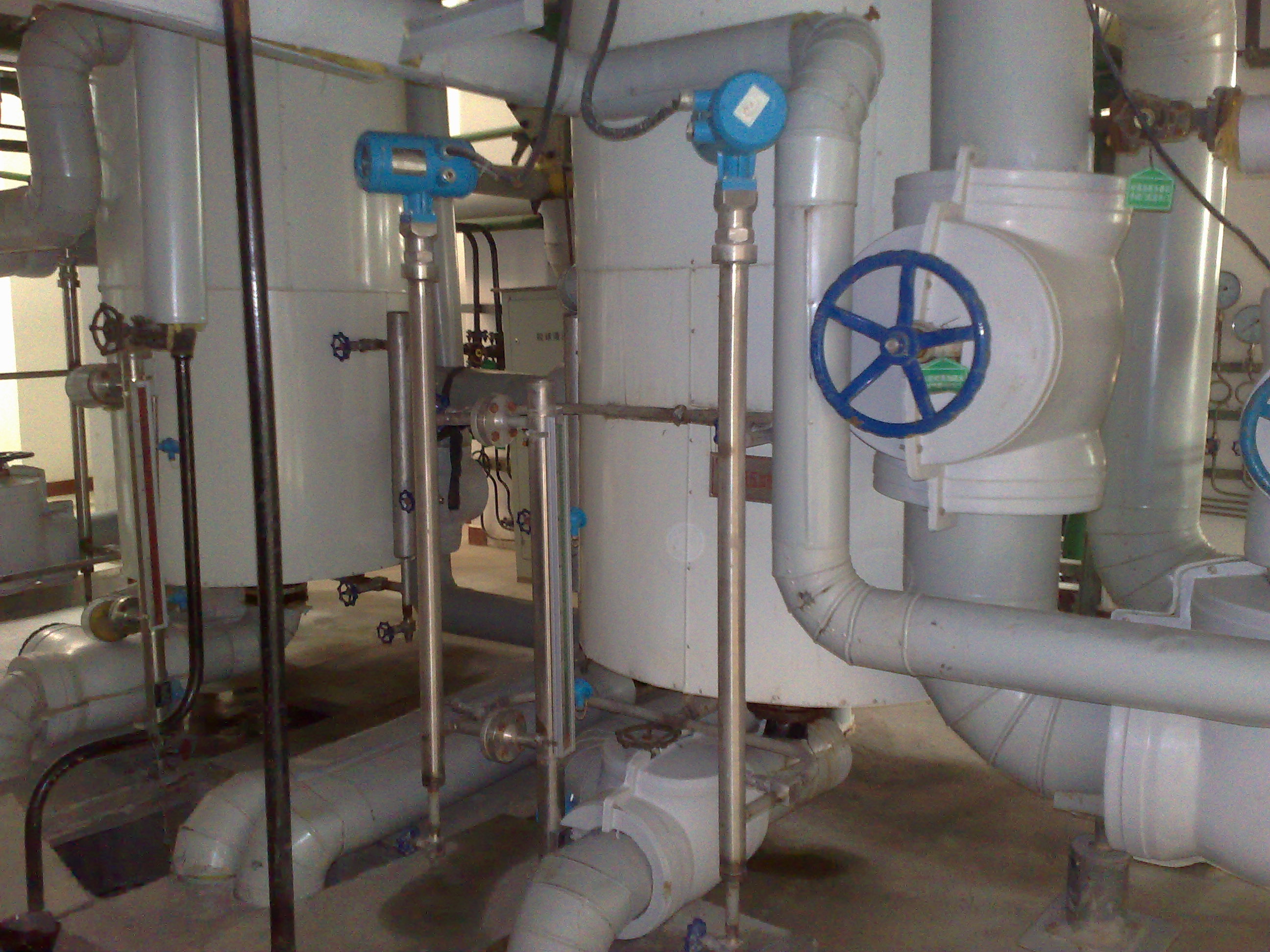

现场情况：介质：液化氨气，量程：10m，法兰：DN100，现场有磁翻板液位计现场显示。

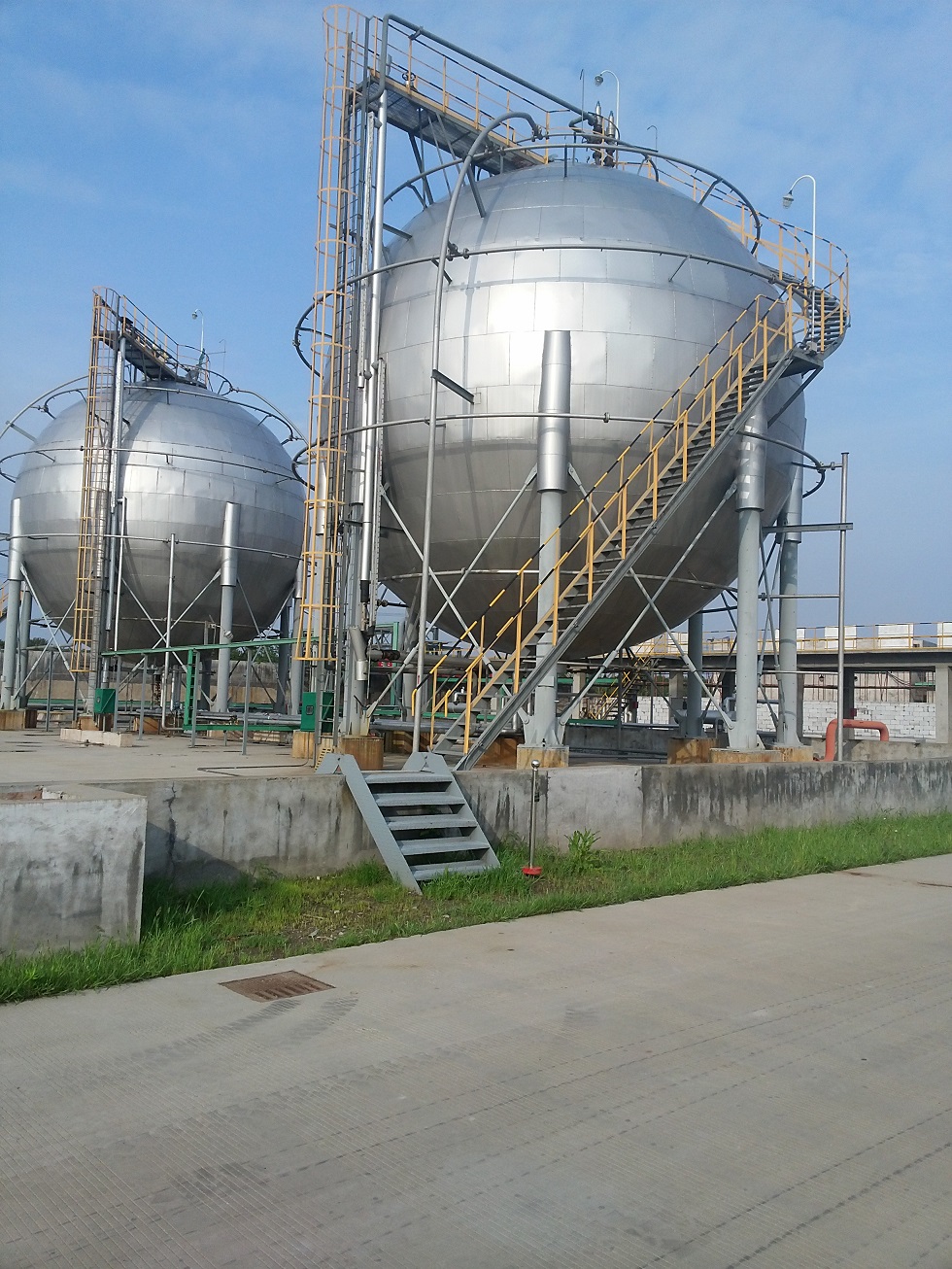

        分析：液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。

       选型：导波雷达液位计，防爆，高压，标准DN100法兰

      GDLD601-I41AMYNWL=10m

现场问题及原因分析：

问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

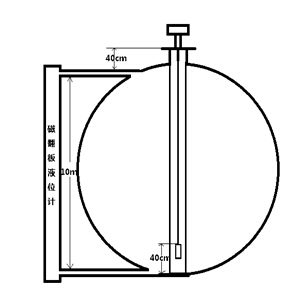

原因：如图：磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。

解决：由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达

量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。

问题2、现场仪表经常出现损坏现象。

原因：经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。

解决：从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。

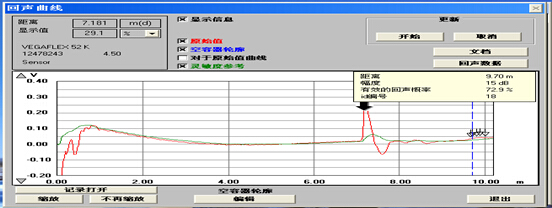

回声曲线图

结论：由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，完全可以满足现场高精度、可靠测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。
