适用介质污水、废液、河道水，原液池等液体介质
不适用介质固体、浆料等粘稠类介质
- 产品概况
- 安装应用
- 产品选型
概述
在线浊度是表现水中悬浮物对光线透过时所发生的阻碍程度。水中含有泥土、淤泥、细微有机物和其他微生物和胶体物可使水中呈现浊度。传感器上发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后，有一部分透射光线能照射到180°方向的检测器上，有一部分散射光散射到90°方向的检测器上。在180°和90°方向检测器上接收到的光线强度与被测污水的浊度有一定的关系，因此通过测量透射光和散射光的强度就可以计算出污水的浊度。
产品特点
◇ 内置气泡消除系统（流通式），提高测量精度和稳定性。
◇ 重现性好，不受样品流速和压力的影响（投入式）。◇ 通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的值可以任意设定。
◇ 光电隔离4-20mA电流输出。
◇ 迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。
◇ 采用两点校正法。
◇ 看门狗功能：确保仪表不会死机。
◇ 核心器件均来自国外著名品牌。
◇ 掉电保护＞10年。
技术指标
◇ 测量范围：投入式，0-30.00g/L
◇ 分 辨 率：0.01%, 0.1℃◇ 精 度：±2.0%FS，±0.5℃
◇ 重复性：±2.0%
◇ 控制接口：两组ON/OFF继电器接点，分为高点、低点报警信号光电隔离输出。
◇ 信号隔离输出：光电耦合器隔离保护4～20mA信号输出。
◇ 继 电 器：继电器滞后量任意设定，继电器负载 3A 220VAC/24VDC。
◇ 工作条件：环境温度为0~60℃,相对湿度≤90%
◇ 输出负载：负载＜750Ω（4-20mA）
◇ 工作电压：220VAC±10%、50/60Hz
◇ 尺 寸：218×183×126 mm
◇ 重 量：1.5Kg
◇ 防护等级：IP65，防水防尘防潮
仪表安装
电极安装注意：
a、电极要求安装在室内或阳光照射不到的地方，因为阳光中的强红外线会严重影响传感器测量结果。

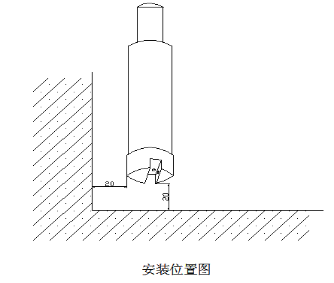

b、沉入式安装时，由于电极中发出的红外线会在墙壁和池底发生反射，影响测量结果，因此要求传感器安装在离墙壁和地面20cm的距离之外，具体如下图。
仪表接线
| 1.CH1+：正电极-红色线 | 15. NO1：低点继电器常开端 |
| 2. CH1-：负电极-蓝色线（参比） | 16. COM1：低点继电器公共端 |
| 3. CH2+：空 | 17. NC1：低点继电器常闭端 |
| 4. CH2-：空 | 18. L ： 220V火线 |
| 5. TEMP1：温度补偿 | 19. ： 空 |
| 6. TEMP1：温度补偿 | 20. N ： 0V零线 |
| 7.4~20mA+： 4-20mA | 21. NC3：空 |
| 8.4~20mA+：空 | 22. COM3：空 |
| 9. 4~20mA- 共用端 | 23. NO3：空 |
| 10. RS485 A | 24. NC4：空 |
| 11. RS485 B | 25. COM4：空 |
| 12. NO2：高点继电器常开端 | 26. NO4：空 |
| 13. COM2：高点继电器公共端 | 27.TEMP2：空 |
| 14. NC2：高点继电器常闭端 | 28. TEMP2：空 |
注：如需要RS-232通讯，请选择合适的RS-485转RS-232配备器。本仪表RS-485接口部分兼容MODBUS协议。
1、在通电前一定要确认接线正确，错误的接线可能导致仪表损坏。2、取电不能从大功率设备的旁路，电源线与信号线分开。
电极使用保养
1. 电极在测量时，应先在蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分，防止杂质带进被测液中，电极的1/3应插入被测溶液中。
2. 电极不用时应洗净，插入加有3.5mol氯化钾溶液的保护套，或将电极插进加有3.5mol氯化钾溶液的容器中。3. 检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。
4. 应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。
5. 使用时间较长的电极，它的玻璃膜可能变成半透明或附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。
6. 电极使用时间较长，出现测量误差时，须配合仪表进行标定。进行校正。
7. 当用以上方式对电极进行维护和保养时仍不能进行标定和测量时，说明电极已经失效，请更换电极。
