适用介质液体、粉料、颗粒料
不适用介质低密度介质、易粘附介质、大粒径固体介质
- 产品概况
- 安装应用
- 产品选型

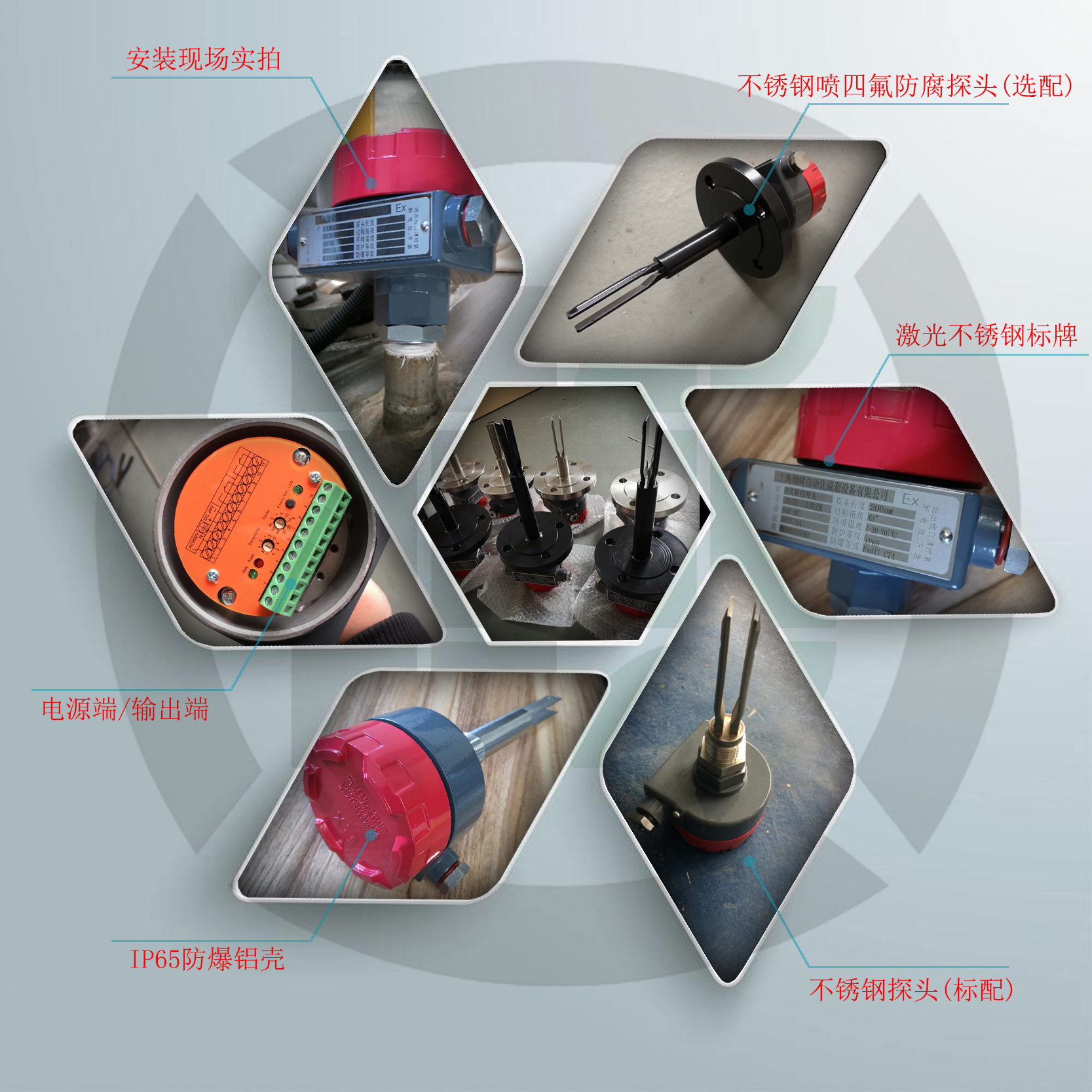

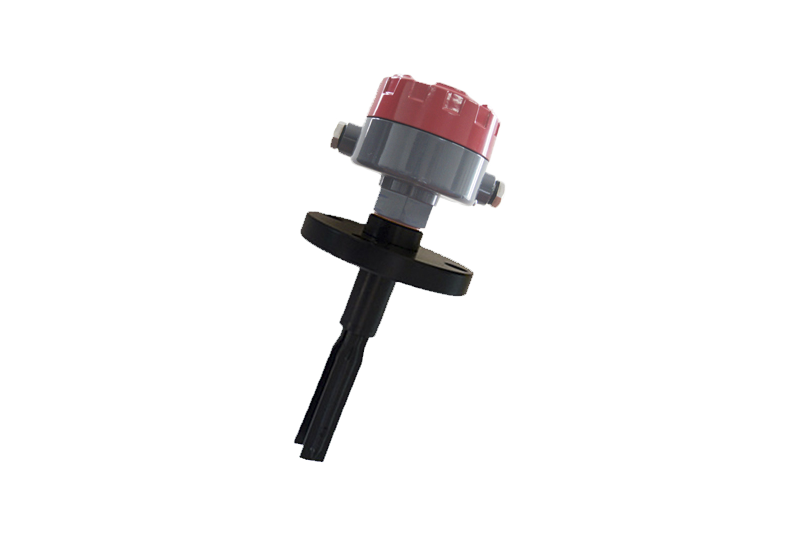

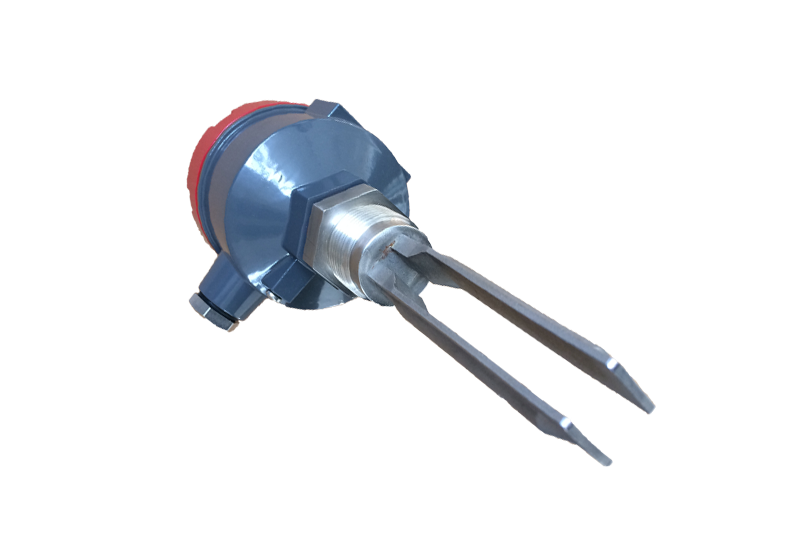

概述
GDYC700系列音叉式料位开关，由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。
固体物料：粉煤灰、水泥粉、大米、塑料颗粒、盐、糖等。
液体介质：水、酸、碱、染料、油类、牛奶、酒类、饮料等。
测量原理
GDYC700系列音叉物位开关，由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。
技术参数
环境温度：-25～60℃
叉体材料：铜合金或不锈钢(根据用户订货)
电源电压：AC220V 50／60Hz；DC24V
功 率：1.5W
输出信号：二组常开、常闭触点；0/10mA
出 线 口：M20 × 1.5
触点容量：AC220V 5A
物料颗粒最大外形尺寸：≤10mm
容器中最大耐压：4.0MPa(定货应说明耐压)
容器中的工作温度：-20～180℃(定货应说明工作温度)
音叉振荡频率：约200Hz
音叉尖端振幅：约0.5mm
音叉阻尼延时：约2S
延时调节：0~30S
介质密度：不小于0.6g/cm³

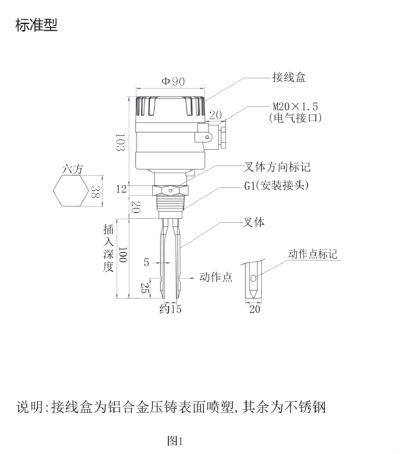

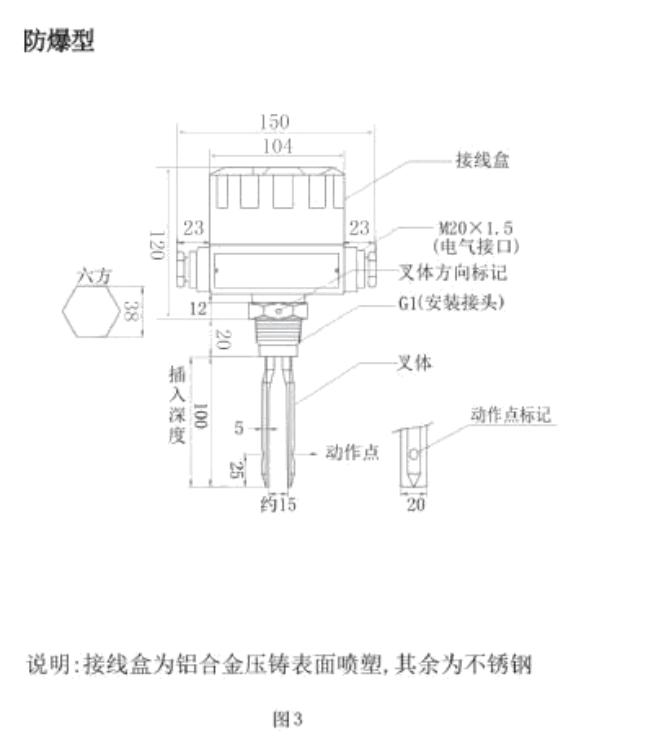

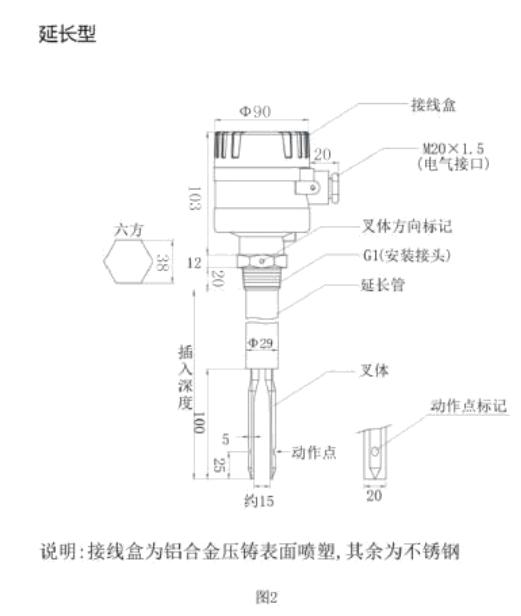

外形尺寸：如图1、图2、图3
介质为非粘性物料：不含有对叉体起腐蚀作用的物体
防护等级：IP65
防 爆：固体DIP、DTl3粉尘防爆(不适用于炸药场所)
液体dⅡBT4
尺寸结构
仪表安装
安装方式：

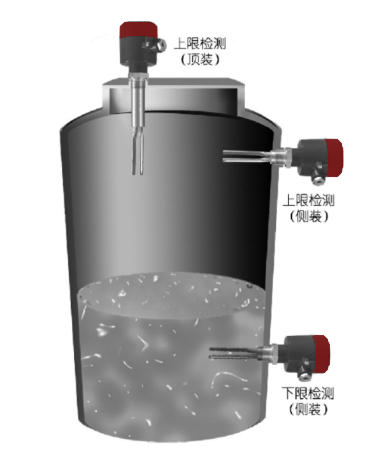

如上图所示，限位开关通常采用侧装(在仓壁侧面安装)方式安装于仓体侧壁对料位高度进行上下限位置的检测当仓体不便侧面开孔时可采用顶装(在仓的顶部安装)方式安装。安装位置应能避开进料时物料的冲击。
正确安装方法：
说明:
①对于较高粘度的液体及卣体粉料、小颗粒料安装时叉体方向标记必须冲上。
②电器接口不要冲上，应向下倾斜。
错误安装方法：
说明:
①对于较高粘度的液体及固体粉料、小颗粒料安装时叉体方向标记必须冲上。图中所示安装方向会对测量造成影响。
②如图所示，安装管座过长，使得叉体缩进管座内，这样很容易造成叉体堵料产生误动作。
③电器接口不要冲上，应向下倾斜。

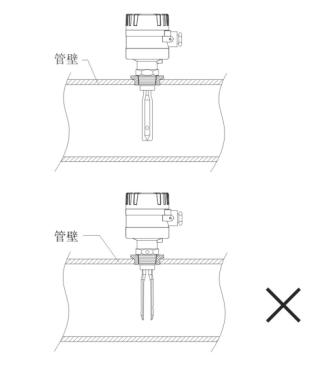

管道检测的安装方法:
说明:在管道中安装时方向标记应与液体流向一致上面下图中安装方向会对测量造成影响。

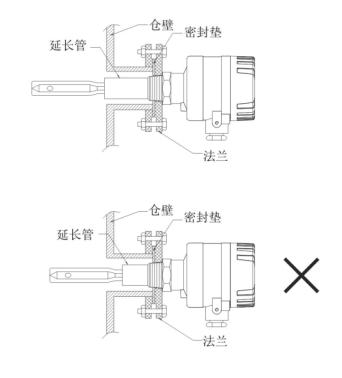

法兰安装方法:
说明:对粘度较高的液体及固体物料，延长管应仲入仓内，如上面下图叉体缩进焊接管，容易造成叉体堵料产生误动作

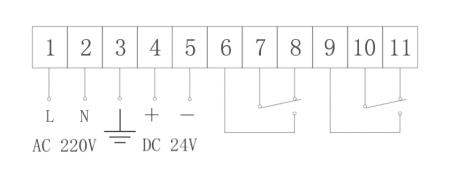

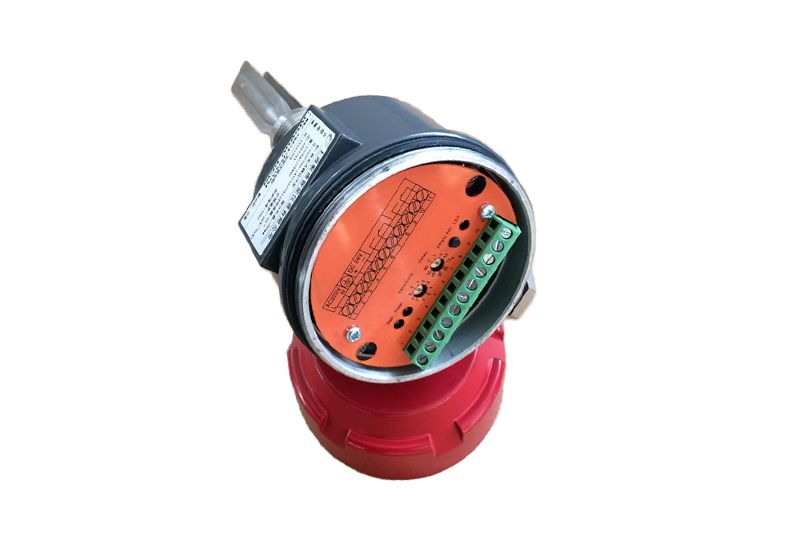

仪表接线
注意事项：
◇ 传感器的电源线及信号线应避免与其它大功率的电源线平行铺设、绞在一起、同走一个穿线管。
◇ 输出驱动感性负载时应该在负载两端并接“浪涌抑制器”
| 音叉式料位开关 GDYC70 结构形式 防爆要求 输出信号 过程连接 探头材质 供电类型 介质温度 探头长度
|
