适用介质强腐蚀型或易挥发易结晶的液体介质
不适用介质
- 产品概况
- 安装应用

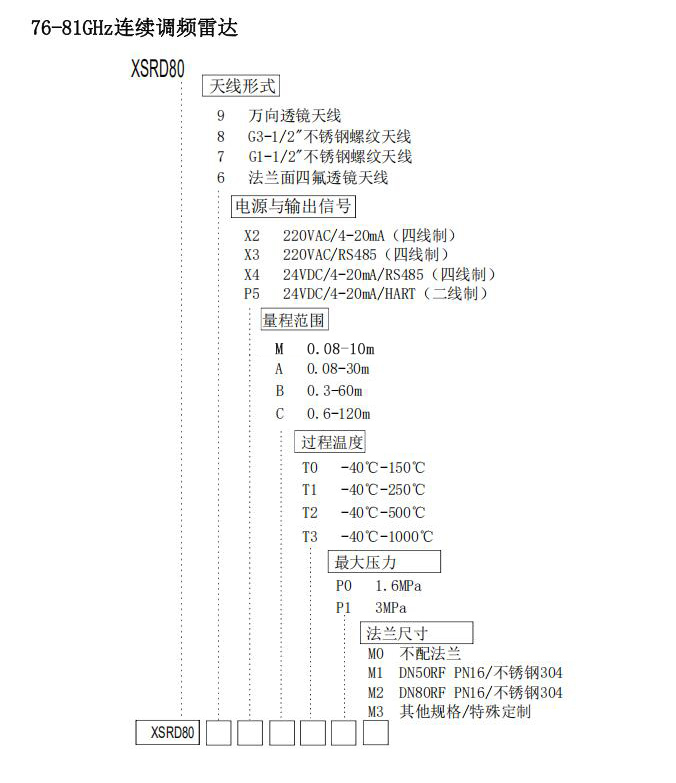

- 产品选型

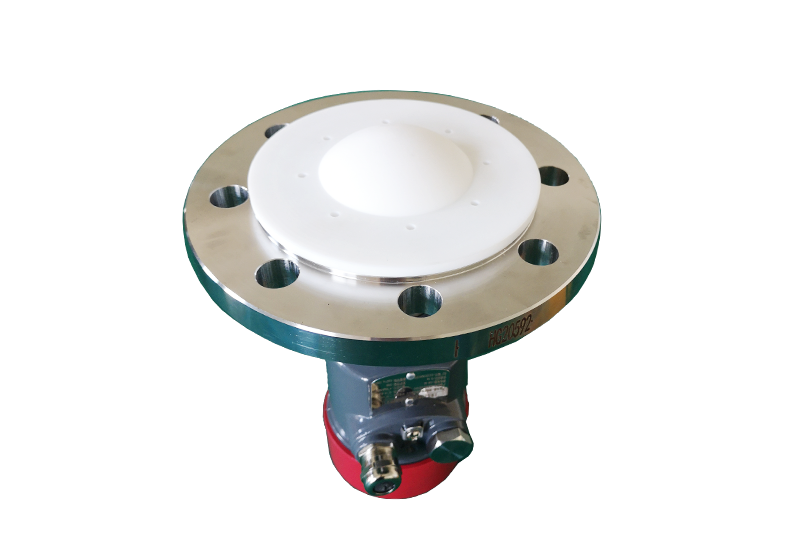

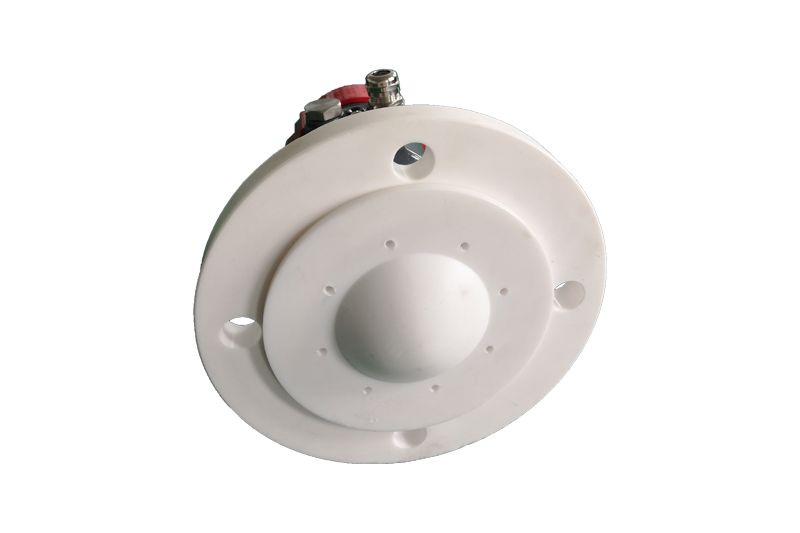

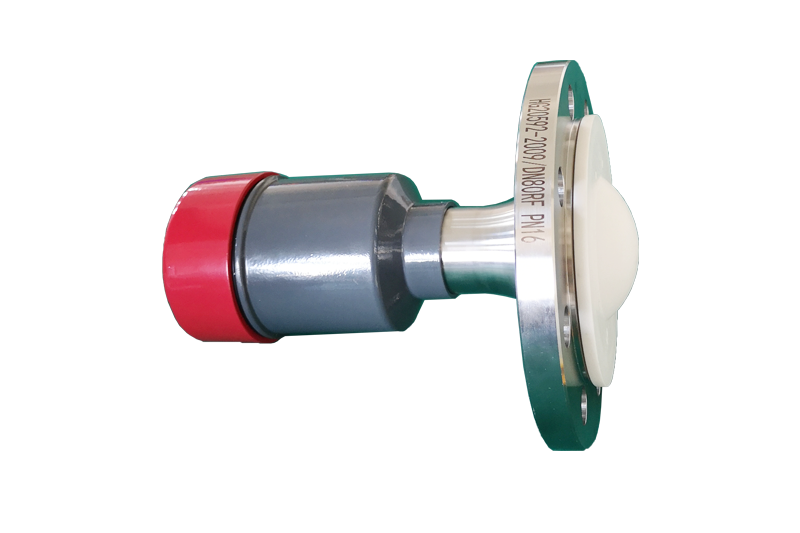

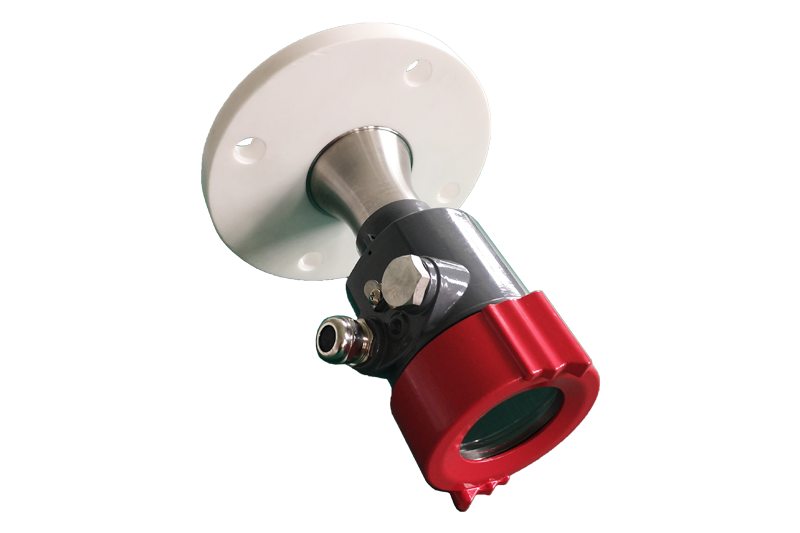

实物图片及应用案例
概述
XSRD800系列76-81GHz调频波FMCW雷达产品（也称毫米波雷达），由于它采用了比Ku波段雷达频率更高的毫米波波段，在远程目标探测、强烟雾粉尘环境下，远距离成像、多光谱成像等方面有重要的应用，且能够探测比微波雷达更小的目标和实现更精确的定位，具有更高的分辨率和更强的保密性。
什么是毫米波电磁波：通常将30-300GHz的频域（波长为1~10毫米）的电磁波称为毫米波，它位于微波与远红外波相交叠的波长范围，因而兼有两种波谱的特点。本产品76-81GHz 波段是人类目前为止了解和应用开发最少的区域，具有以下几个特性。• 很好的瞬态性能：本波段的电磁脉冲的脉宽可以窄在亚皮秒（ps）级，因此，它可以用于对各种材料进行时间分辨研究，测量分子结构；通过取样测量技术，能够有效地抑制远红背景噪声的干扰。
• 有很宽的宽带：本波段脉冲源通常只需要几个周期的电磁波震荡，与许多生物大分子的振动和转动能级、电介质、半导体、超导、薄膜材料的分子振动能级的波段接近。因此，本波段光谱可作为探测材料在毫米波波段信息的一种有效的手段，非常适合于测量材料吸收光谱，可用于进行定性鉴别应用。
• 相干性：相干电流驱动的偶极子振荡产生或是相干的激光脉冲非线性差频效应产生；
• 低能性：毫米波光子能量只有几个毫电子伏，不会出现X 射线电离和破坏待检测物质的现象，因此不容易破坏待检测物质。
• 强穿透性：对于非极性物质有很强的穿透力，许多非金属非极性材料对本波段射线吸收较小，因此，可用于探测材料内部结构。例如，陶瓷/硬纸板/塑料制品/泡沫等对本波段电磁辐射是透明的，也可用于机场/车站安全监测，比如探查机械/爆炸物和毒品，或用于电路板焊接检测。
• 易被极性分子吸收：本波段在非均匀的物质中有较少的散射，能够探测和测量水汽含量等。也可以通过分析它们特征谱研究物质成分或进行质量控制。
作为用于工业测量领域的78GHz 波段雷达，高精度、非接触式物位和液位测量，具有其他普通微波脉冲雷达、导波雷达不可比拟的优势，极窄的波束和穿透能力，更能适应超复杂的工况，而不减弱测量性能。
测量原理
调频连续波雷达料位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf 介质表面的距离 R 成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速 C 和调频斜率 K 已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离 R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。
产品特点
技术参数
应用领域
安装
安装
