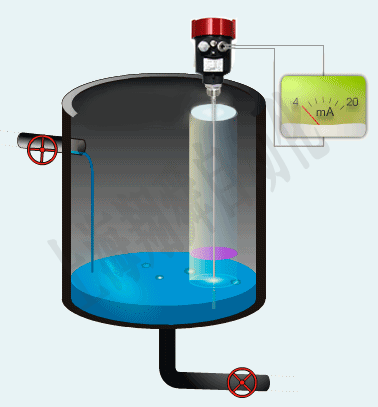

导波雷达物位计的发展基于一项历经检验的测距技术，该测距技术所采用的测量原理被称之为时域反射（TDR）原理。
       低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质表面时被反射。被反射的脉冲强度取决于被测介质的相对介电常数 εr；εr 越大，则反射越强。
       发射脉冲与反射脉冲的时间差的一半对应着从法兰面到被测介质表面的距离；并且，该时间差被转换成 4…20 mA 电流和 / 或数字信号。
       粉尘、泡沫、蒸汽、波动的表面、沸腾的表面；被测介质的温度、压力或密度的变化都不会影响仪表的正常运行。

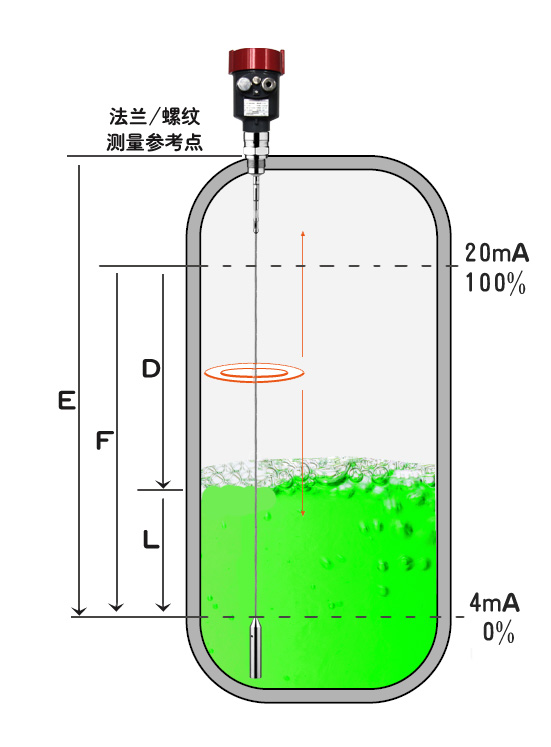

          输入        反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
              D=C×T/2
              其中C为光速
              因空罐的距离E已知，则物位L为：L=E-D

         输出        通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。


 • 盲区小
        • 测量不受下列因素影响：
           -液体密度，固体物料疏松程度
           -温度/压力
           -粉尘/蒸汽
        • 接触式测量，超高测量精度
        • 同轴杆式探头的测量完全不受罐体及安装立管的内部结构影响
        • 可以测量所有介电常数＞1.8的介质
        • 测量范围0…30m
        • 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，也可以选配四线制
        • 4…20mA输出/HART（两线）
        • 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、扬尘等工况影响，测量结果稳定可靠

　　石化行业（油田、石化、采油厂、炼油厂、化工厂、焦化厂等）

　　■ 探头安装应该尽量远离进料口

       ■ 杆式探头与缆式探头用于塑料容器中时，容器外部的金属部件与探头之间的最小距离为300mm

       ■ 探头底部不能和金属容器接触，如需固定请做绝缘处理
       ■ 探头底部与容器底部最小距离“C”（如右图）

          -缆式探头：50mm
          -杆式探头：30mm
          -同轴探头：10mm
          -防腐探头：30mm

固体颗粒/粉体料位测量
       ■ 固体颗粒测量场合，探头安装应尽可能远离加料口，避免磨损
       ■ 在混凝土料仓中，如左图，探头与水泥罐壁之间的最优距离B＞1m，至少＞0.5m

       ■ 缆式探头必须小心安装，如果可能，安装应该在空仓时进行

       ■ 固体颗粒对缆式探头产生拉力，固定缆式探头时可略微松弛，防止探头拉断

       ■ 非金属料仓安装时，表壳必须接地，防止静电影响

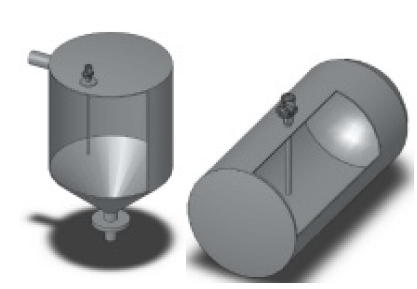

仪表在装有液体的卧罐及球罐上的安装
       ■ 同轴杆式探头测量范围可达4m，杆式探头最大测量范围为6m
       ■ 对于测量范围超过4m的罐，可选用缆式探头
       ■ 安装及固定方式与固体料位测量相同
       ■ 如果罐内障碍物较多与障碍物距探头接近时，请选用同轴杆式探头

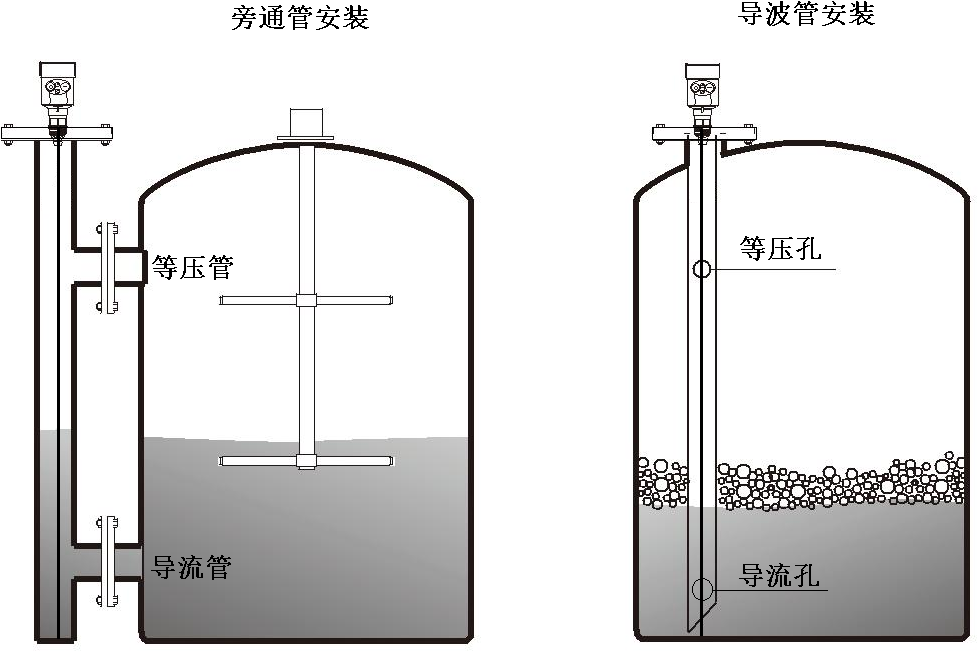

仪表在导波管或旁通管上安装
      ■ 杆式探头可用于管径40~100mm的导管中
      ■ 将杆式探头安装在直径不超过100mm的金属管中，测量效果等同于同轴杆式探头
      ■ 导管内壁尽量保证平滑，焊疤突起高度不超过3mm


常见安装位置的正误

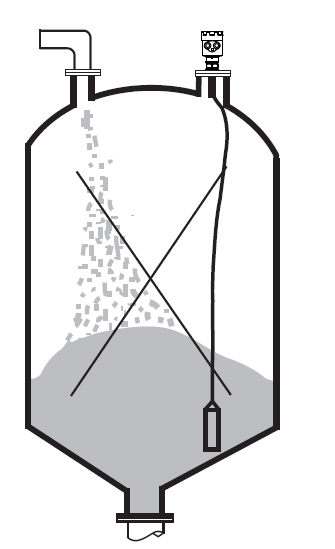

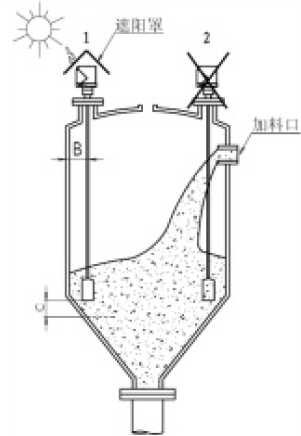

请务必避开入料料流的上方，如果入料能直接接触探头或接近探头附近的区域，将导致测量错误。同时注意，室外安装时应采取遮阳、防雨措施。 ①正确 ②错误




请务必保证缆式探头长度合适，以免缆式探头过长，导致弯曲，使探头触碰容器接管或罐壁。如果订购仪表缆式探头过长，可以将底端重锤拆除，将缆式探头截断为合适长度，保证重锤能够自然垂直，将重锤装回，修改仪表量程，即可正常使用。
