适用介质块料、颗粒、粉料等固体介质
不适用介质液体
- 产品概况
- 安装应用
- 产品选型
概述

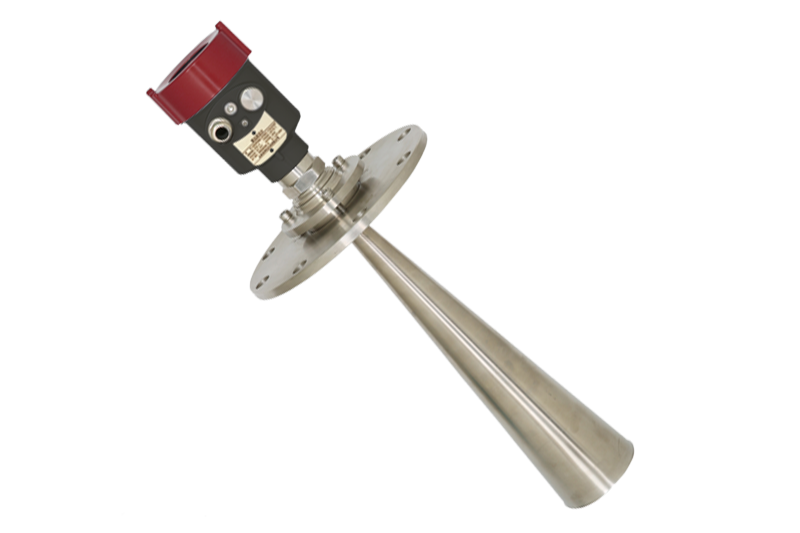

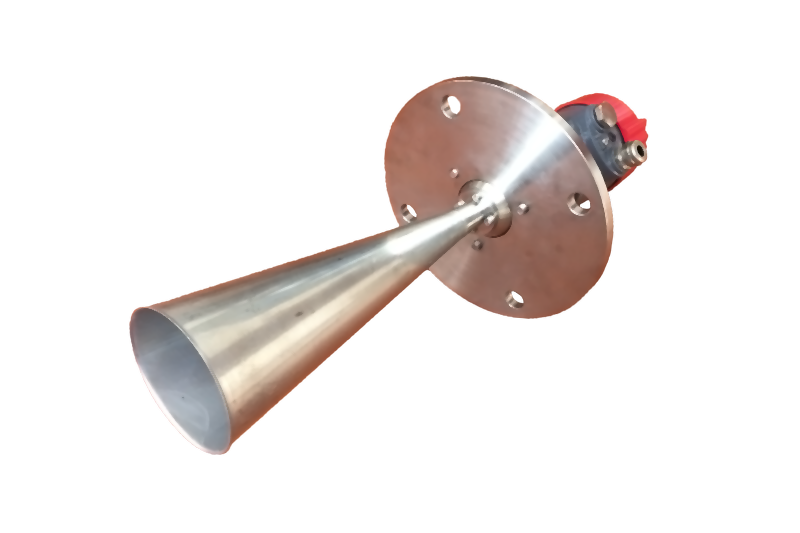

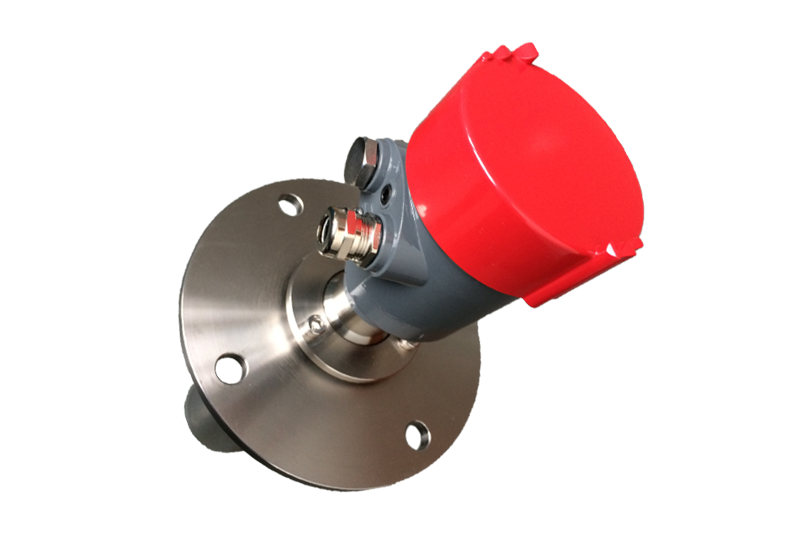

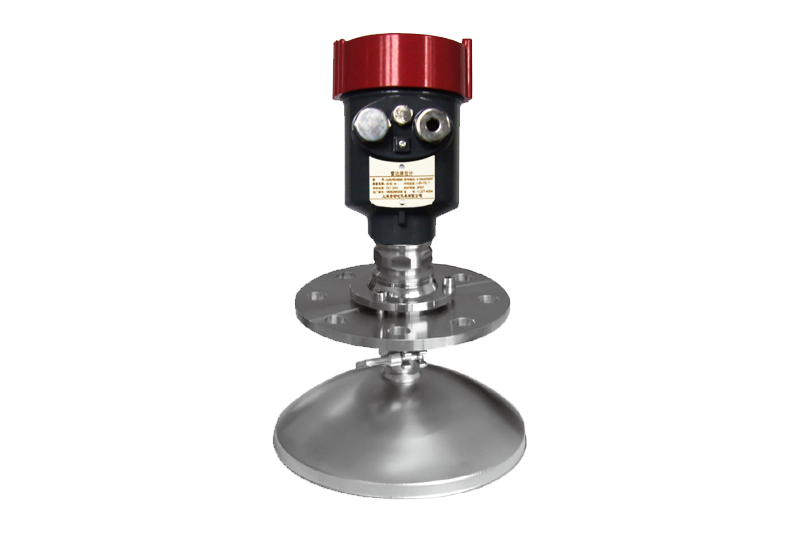

26G高频系列雷达料位计是一款采用脉冲原理非接触式雷达料位计，可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中，也可以稳定测量。其中GDLD609型雷达料位计主要应用于各类粉尘、块料固体介质工况，如石灰粉、粉煤灰、水泥粉、河沙等介质，同时可应用于DN80以上口径接管的安装，是一款非常实用非常方便的料位测量仪表。
测量原理

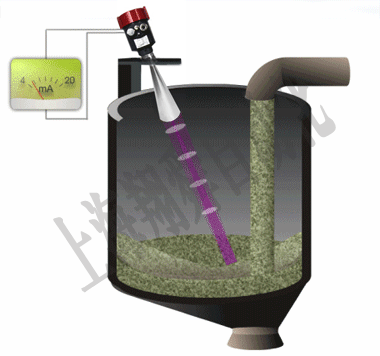

26G微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

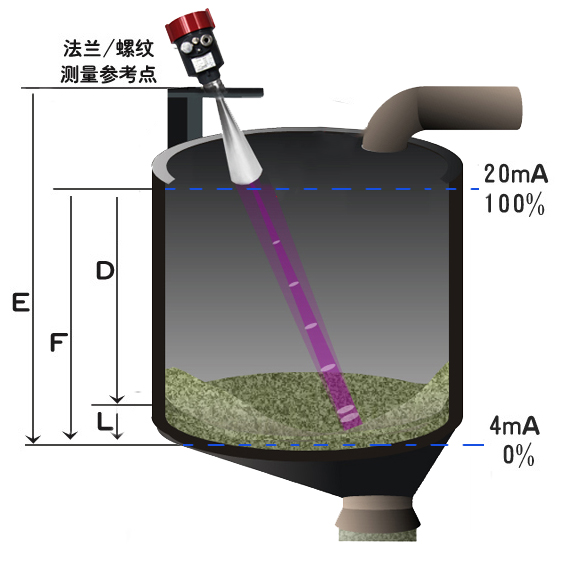

D=C×T/2 （其中C为光速）因空罐
的距离E已知， 则物位L为： L=E-D
的距离E已知， 则物位L为： L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。
产品特点
• 采用高达26GHz的发射频率
• 高频率与信噪比，是低介电常数介质的最佳选择
• 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性
• 测量盲区更小，对于小罐测量也会取得优异效果
• 波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好
• 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
• 非接触式测量，无磨损，无污染，可测量液体，固体介质的物位
• 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
• 采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本
• 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况
• 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害
• 带有按键的显示屏可方便设置仪表的参数
产品参数
| 仪表型号 | GDLD609 | GDLD609B |
| 应 用 | 块状、颗粒、特别是粉状的固体物料 | 块状、颗粒、特别是粉状的固体物料 |
| 量程范围 | 0...50m | 0...70m |
| 过程连接 | 法兰 | 法兰(DN250以上) |
| 过程温度 | -40...250℃ | -20...250℃ |
| 过程压力 | 常压 | 常压 |
| 测量精度 | ±0.1% | ±0.1% |
| 仪表盲区 | ≥0.5m（传感器末端） | ≥0.5m（传感器末端） |
| 信号频率 | 26GHz | 26GHz |
| 信号输出 | 4...20mA、HART | 4...20mA、HART |
| 电 源 | 24VDC、两线制 | 24VDC、两线制 |
| 防护等级 | 压铸铝壳、IP67 | 压铸铝壳、IP67 |
| 防爆等级 | Ex ia/d IIC T4 Ga/Gb | Ex ia/d IIC T4 Ga/Gb |
| 天线规格 | φ76mm/φ96mm/φ121mm/φ144mm/不锈钢316 | φ242mm/不锈钢316 |
应用行业
• 石化行业（焦化厂等）
测量介质：煤块、焦炭、石灰石等• 电力行业（电厂等）
测量介质：煤块、粉煤灰、石灰粉、石膏粉、秸秆等
• 冶金行业（钢铁厂、矿山等）
测量介质：矿石、矿粉、煤块、滑石粉等
• 建筑行业（水泥厂、洗沙场、石灰厂）
测量介质：水泥粉、石灰粉、河沙、生石灰等
• 机械行业（五金配件厂、玻璃厂）
测量介质：氧化镁、铝粉、石英等
• 食品行业（粮仓）
测量介质：咖啡豆、稻谷、大豆等
安装位置
安装前准备
请注意以下事项，以确保仪表能正确安装：• 请确保在过程连接的正下方没有任何干扰体存在！否则将导致测量错误！
• 请预留足够的安装空间！
• 请避免对信号转换器的强烈日照，如有必要，请安装防护罩！
• 请避免强烈震动的安装场合！
• 为确保快速、便利及安全地安装本仪表，请在安装前遵照产品说明书的指示进行！
基本要求
天线发射微波脉冲时，都有一定发射角。从螺纹或法兰下边缘到被测介质表面之间，微波发射角所辐射的区域内，不得有障碍物。因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。必要时，须在空罐时进行“虚假回波学习”。另外须注意微波发射角度辐射区域不得与加料料流相交。安装仪表时还要注意：最高料位不得进入仪表的测量盲区，仪表距罐壁必须保持一定的距离，仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用的是压铸铝材质。防爆型仪表安装在有防爆要求的场合时，仪表必须接大地。

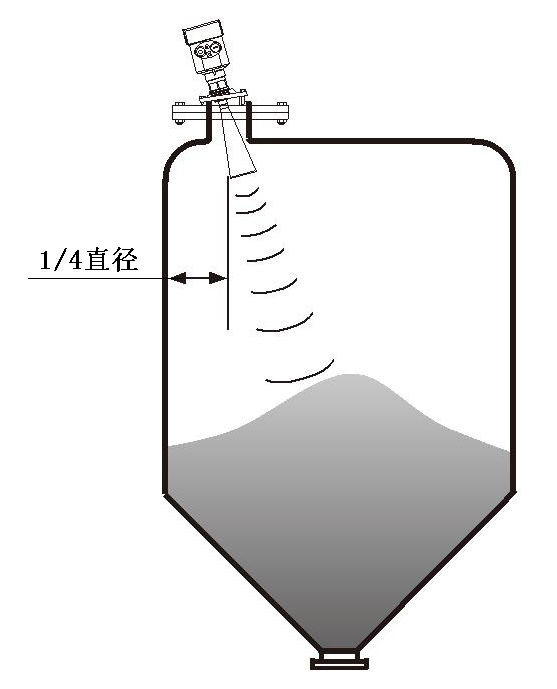

推荐安装位置
由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题，天线要垂直对准料面，若料面不平，堆角大推荐使用万向法兰，来调整喇叭角度，使喇叭尽量对准料面 。
| 26G智能雷达料位计 GDLD60 介质类型 安全认证 天线尺寸及材质 密封/过程温度 供电/输出信号 壳体材质/防护等级 电缆接口 过程连接
|
