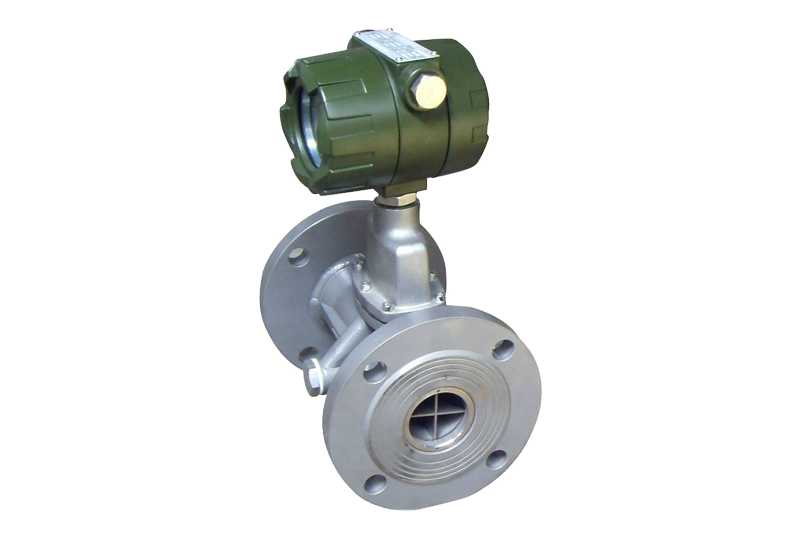

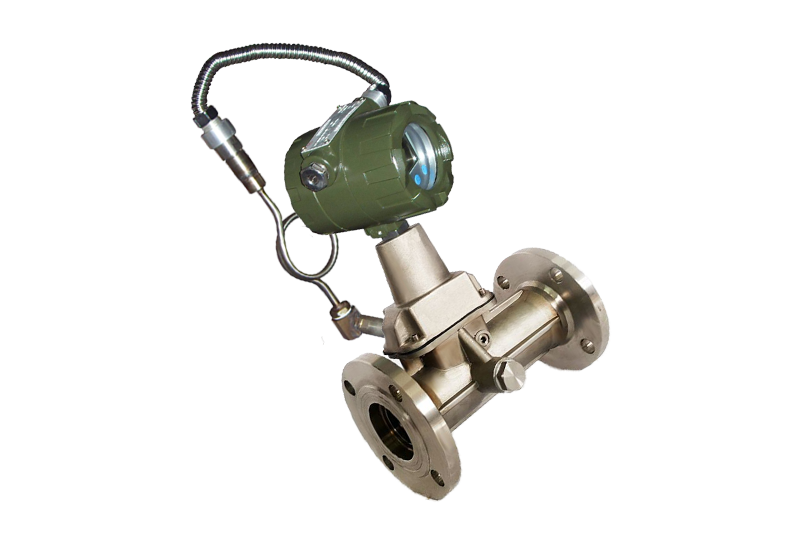

LUX智能旋进旋涡流量计是我公司研制的具有国内领先水平的新型气体流量仪表。该流量计集流 量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电 力、冶金等行业用于气体计量的理想仪表。

       流量传感器的流通剖面类似文丘利管的型线（图2）。在入口侧安放一组螺旋型导流叶片，当 流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获 得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再 与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

　　● 无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

　　● 流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件；
       ● 对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计；
       ● 流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
       ● 流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
       ● 流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
       ● 流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
       ● 在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
       ● 流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
       ● 采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时， 不得把电焊系统的地线与流量计搭接；
       ● 为了不影响流体正常输送和便于维护，要求按图4所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段；

　　根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求，对各种上游阻力件，建议 采用如下图所列的前后直管段长度，且保持直管段内壁光滑平直。

说  明	图  示
保证其上游侧的直管段长度至少为3D，其下游侧的直 管段长度至少为2D。示意图见Ⅰ。（D：旋进旋涡流 量计的公称通径）
弯管： 对于弯管，要保证其上游侧的直管段长度至少为3D， 其下游侧的直管段长度至少为2D。示意图见Ⅱ。
缩管： 对于缩管，要保证其上游侧的直管段长度至少为3D， 其下游侧的直管段长度至少为2D。示意图见Ⅲ。
扩管： 对于扩管，要保证其上游侧的直管段长度至少为3D， 其下游侧的直管段长度至少为2D。示意图见Ⅳ。
阀门： 如果上游侧有阀门，那么要保证其上游侧的直管段长 度至少为5D，其下游侧的直管段长度至少为2D。示意 图见Ⅴ。
