适用介质氧气、空气、水等液体或气体介质
不适用介质高粘度、高杂质类介质
- 产品概况
- 安装应用

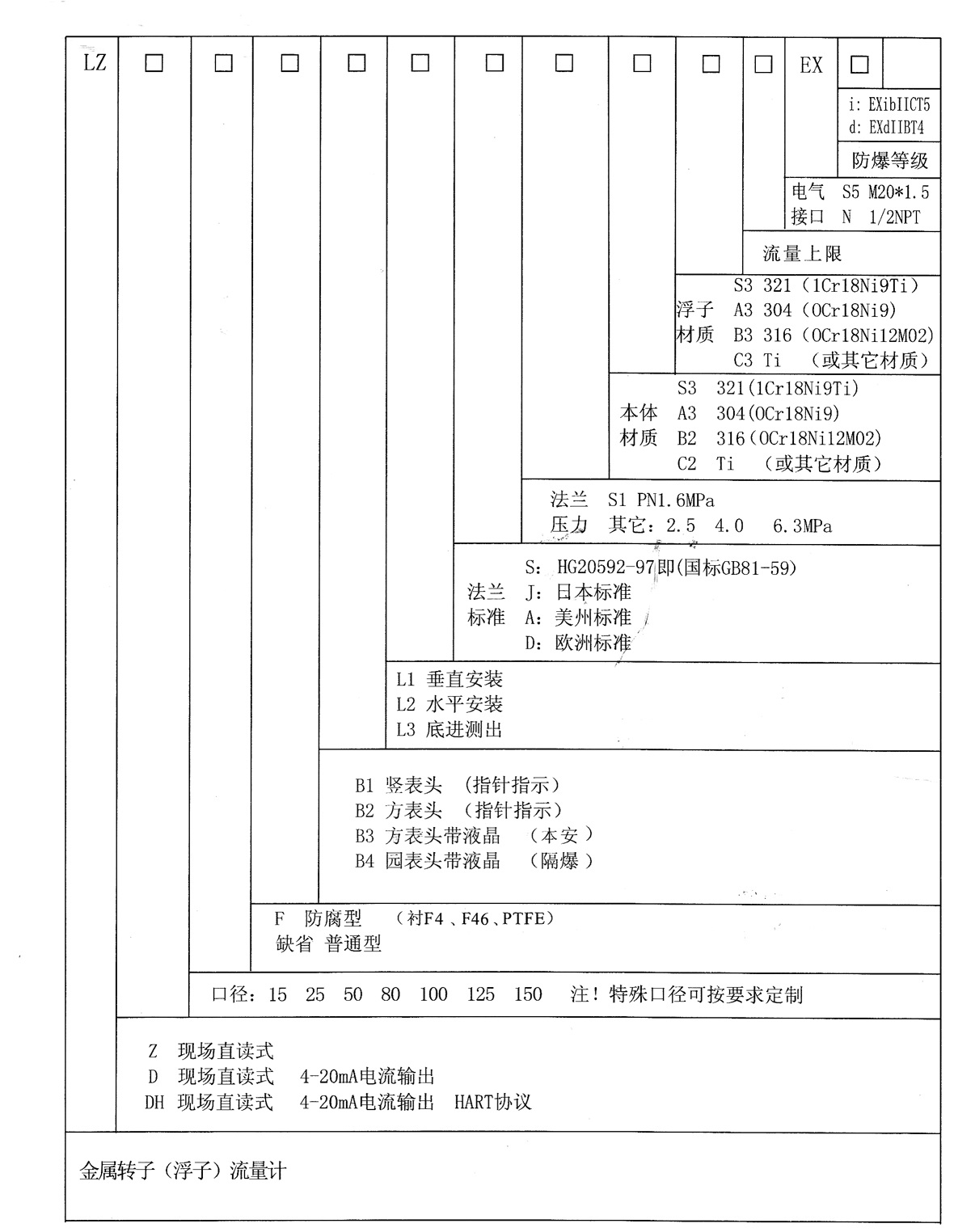

- 产品选型

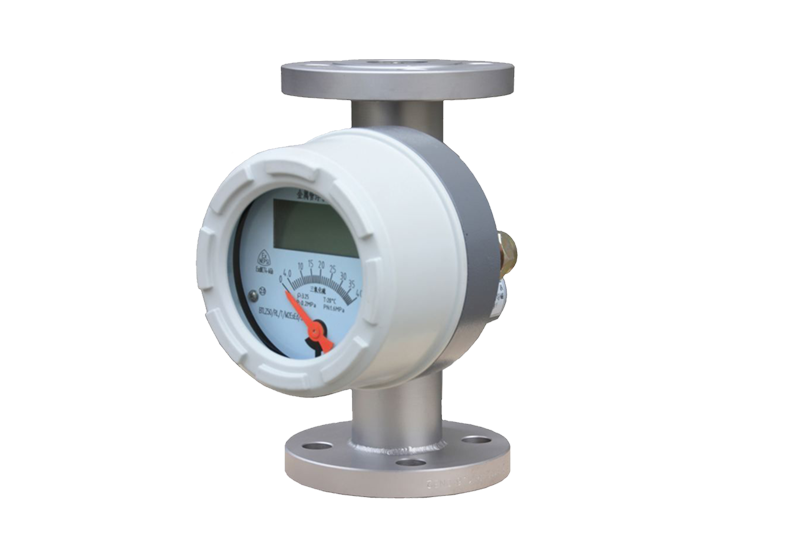

概述
LZ系列金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（10~20：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
金属管转子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。金属管转子流量计采用无接触检测磁场角度变化的磁测传感器、并配以高性能MCU，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、在线参数标定、掉电保护等特点。

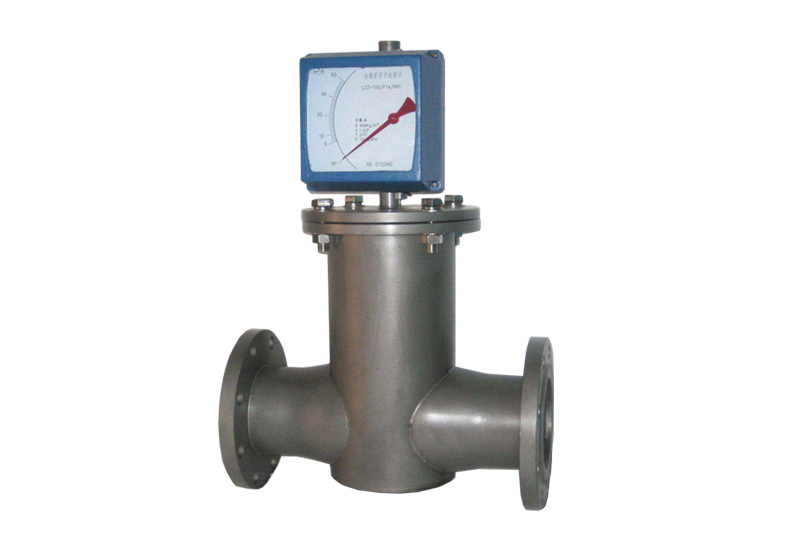

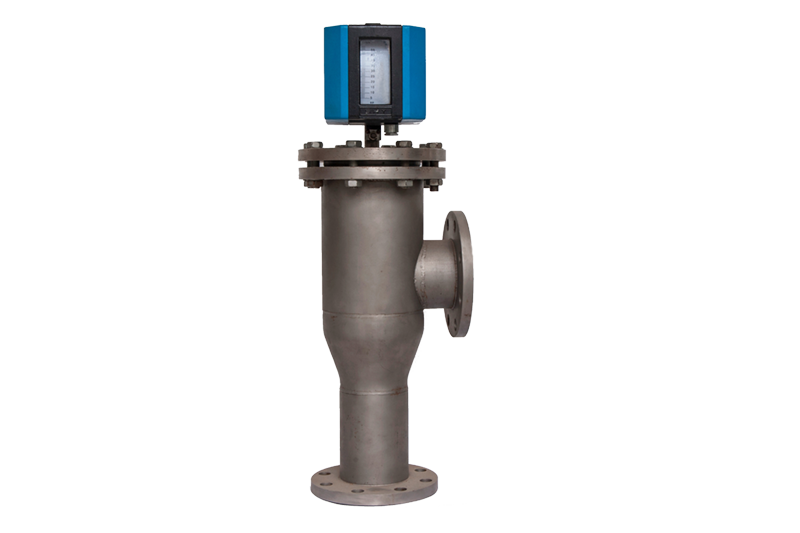

金属管转子流量计的设计制作还考虑了用户工艺流向要求，有垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。
工作原理
金属管浮子流量计由二部分组成：
l 信号变送器----指示器；
l 传感器---测量管及浮子；
传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。

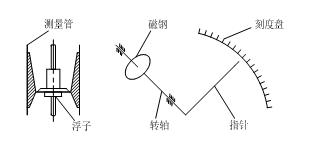

流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
产品特点
1. 大屏幕液晶显示器,可以同时显示瞬时流量和累计流量
上排显示瞬时流量,下排显示累计流量
瞬时流量显示范围:0.00-9999.99
累计流量显示范围:0.00-999999.90
电流显示范围:2.86-21.00mA
指针角度显示范围:0.00-90.00°
环境温度显示范围:-50 -- +150℃
累计小信号切除量范围:0.00-1.00(相当于0-100%)
瞬时流量及累计流量单位可任意设置.
2. 上排可切换显示:瞬时流量,环路电流,累计小信号切除量,当前环境温度,指针转动角度等信息.此时不影响下排累计量的显示瞬时流量显示范围:0.00-9999.99
累计流量显示范围:0.00-999999.90
电流显示范围:2.86-21.00mA
指针角度显示范围:0.00-90.00°
环境温度显示范围:-50 -- +150℃
累计小信号切除量范围:0.00-1.00(相当于0-100%)
瞬时流量及累计流量单位可任意设置.
3. 液晶可显示第二种工况状态下的瞬时流量, 订货时,累计量可选择第一种工况状态下的累计量还是第二种工况状态下的累计量
4. 双排液晶显示器功耗为微安级,均满足本安防爆要求.
5. 精度:<0.5%,温飘:<0.2%/10℃
6. 完善的掉电保护功能,掉电时,可保存当前累计流量,(累计量采样周期为0.3S),
7. 变送器可输出:三线制,0-10mA信号,并且与是否带液晶显示功能无关, 隔爆型
8. 支持电池供电功能,使用指定型号的可充电池,根据环境温度不同,一次充电可正常工作3-4个月
产品特点
测量范围 | 水 (20℃) | 6～150000 L/h |
空气（0.1013MPa 20℃） | 0.05～4000 m³/h | |
量 程 比 | 10:1 | |
精度等级 | 2.5、1.5 | |
工作压力 | DN15～DN50 PN4.0MPa （特殊型25MPa） | |
DN80～DN100 PN1.6MPa （特殊型16MPa） | ||
夹套压力等级：1.6MPa | ||
介质温度 | 标准型 -80℃～+220℃ | |
高温型 300℃ | ||
内衬F46氟塑料：-20℃～+80℃，内PTFE：-10℃～+130℃ | ||
环境温度 | 指针型：-40℃～+120℃ | |
智能型：-25℃～+65℃ | ||
介质粘度 | DN15： ≤5mPa.s(H15.1～H15.3) | |
≤30mPa.s(H15.4～H15.9) | ||
DN25： ≤250mPa.s | ||
DN50～DN100：≤300mPa.s | ||
供 电 | 标准型:24VDC，220VAC | |
电池型:3.6V锂电池一节，可使用一年 | ||
连接方式 | 标准型：HG20592法兰 | |
特殊型：用户提供法兰标准 | ||
螺纹连接型：DIN11851或用户指定 | ||
电气接口 | M20×1.5、PG11、1/2”NPT | |
防护等级 | IP65 | |
防爆标志 | 本安型：ExiaIICT3～T6 | 隔爆型：ExdIIBT4 |
安装注意
正确选用智能型金属管转子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点：
1) 对于远传输出型智能型金属管转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表上电后的外壳紧固及接线口的密封，以达到防爆、防护、防侵蚀的要求。
2) 对于被测介质温度过高(>220℃)或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器---指示器正常工作的环境温度，应选择高温指示器。
3) 对于有些需采取保温或冷却的被测介质，要选择夹套型流量计。标准LZ50智能型金属管转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接，定货时请注明。
4) 对于流量计入口介质的压力不稳，尤其用于气体的测量，为保证精度和使用寿命，应选用阻尼结构。
5) 对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构。高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准，定货时请注明。
6) 流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生产。
7) 安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有铁磁性物质，应在流量计前安装磁性过滤器。
8) 测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流量计压损的5倍，以使流量计稳定工作。
9) 安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏流量计。
10) 对于标准型、水平安装型智能型金属管转子流量计可以选择内置磁过滤器。内置磁过滤器的标准型的总高为350mm。
